Новинка - IP-камера Cisco 4500
Эта сетевая камера видеонаблюдения способна транслировать по сети до двух видеопотоков с разрешением Full HD 1080p (1920х1080 пикс.) при скорости 30 к/с или с разрешением 720p (1280x720пикс.) при 60 к/с. Она оснащена 1/3\" CMOS-матрицей с прогрессивной разверткой, и специальным процессором DSP для анализа видеоизображений и использует видеосервер с алгоритмами сжатия H.264 и M-JPEG. Аудио интерфейс IP-камеры позволяет дополнять визуальное видеонаблюдение звуковым сопровождением видеоряда. Модель 4500 оборудована подвижным ИК-фильтром и формирует четкое изображение в любое время суток, автоматически переключаясь из цветного в черно/белый режим при освещенности 0,4/0,04 лк. Удаленный доступ к видео с IP-камеры, установленной в помещении или на улице, возможен через веб-браузер или ПО Video Surveillance Manager. |
|
Многонациональная корпорация Cisco со штатом более 66 тыс. человек располагает более чем 200 отделениями в 54 странах мира, а ее штаб-квартира находится в Сан-Хосе (штат Калифорния). С 1993 года компания приобрела более 120 фирм и на сегодня вошла в число успешных компаний, лидирующих в развитии IP-технологий. Ее оборот в 2008 году составил $39,5 млрд., а чистая прибыль достигла $8,1 млрд. В СНГ компания работает с 1995 года, а ее поставки оборудования и решений для систем IP-видеонаблюдения и безопасности на российский рынок начались в 2008 году. В производственных планах компании стоят мегапиксельные IP-камеры видеонаблюдения, скоростные поворотные камеры, модели купольного типа и антивандального исполнения, а также специальные аппаратно-программные платформы для сетевых систем видеонаблюдения средних, больших и территориально-распределенных объектов. |
|
Программное обеспечение Stream Manager для администрирования гибридной системы видеонаблюдения ПО Video Surveillance Stream Manager предназначено для управления такими устройствами Cisco, как видеосерверы, специализированные видеорегистраторы и камеры, на базе которых строится гибридная система видеонаблюдения. Отдельные программные модули выполняют функции конфигурирования оборудования, коммутирования видеосигналов, записи видео, хранения видеоинформации и воспроизведения на экранах аналоговых или компьютерных мониторов. GUI меню программного обеспечения Cisco позволяет оператору системы видеонаблюдения быстро получать доступ к необходимым настройкам и функциям, например, для управления поворотными камерами, одновременного просмотра «живого» и записанного видео в мультиэкранном режиме, поиска видеозаписи по различным параметрам, обработки тревожного видео. VS Stream Manager дает возможность интегрировать IP-устройства, например, видеосерверы, в систему на базе LAN/WAN сети и осуществлять IP-видеонаблюдение на объекте. |
|
Многофункциональное ПО Cisco Video Surveillance Manager (CVSM) для системы IP-видеонаблюдения распределенных объектов Программное обеспечение CVSM инсталлируется на подключенный к сети компьютер или на специализированный аппаратный компонент системы видеонаблюдения – Encoding Server. Это ПО имеет архитектуру «клиент-сервер», поддерживает форматы сжатия H.264, MPEG-4 и M-JPEG, и позволяет конфигурировать IP-камеры видеонаблюдения, роутеры, видеосерверы Cisco и других производителей, в составе локальной или распределенной системы видеонаблюдения. Video Surveillance Manager имеет два базовых модуля: Media Server для обработки, записи, хранения аудио- и видеоинформации, управления видеопотоками, и Operations Manager, позволяющий удаленно конфигурировать IP-камеры и видеосерверы. Кроме того, модуль Virtual Matrix выполняет функции виртуального матричного коммутатора и обеспечивает вывод «живого» или архивного видео на мониторы или видеостены систем видеонаблюдения и безопасности. |
18 сентября 2010 года

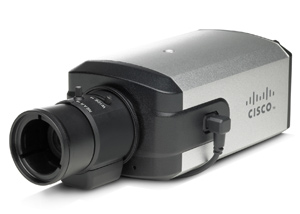

Универсальная IP-камера Cisco 4300 «день-ночь» с H.264 и M-JPEG, разрешением Full HD и поддержкой двунаправленного звука
Двухмегапиксельная сетевая камера «день-ночь» Cisco 4300 передает видео с разрешением до Full HD в цветном или черно-белом режиме, поскольку оснащена 1/3” КМОП-матрицей, подвижным ИК-фильтром и автоматически переключается из одного режима в другой при освещенности 0,4 лк. Эта IP-камера может транслировать по IP-сети до двух видеопотоков одновременно в форматах H.264 и M-JPEG, передавать двунаправленный аудиосигнал, работать с двумя охранными датчиками и исполнительными устройствами и запитываться по технологии PoE или от источника 12/24 В постоянного/переменного тока. При передаче видеопотока в H.264 IP-камера позволяет выбрать разрешение Full HD 1080p (1920х1080 пикс.) при 30 к/с или HD 720p (1280x720 пикс.) при частоте 60 к/с. Управлять Cisco 4300 можно через веб-браузер или ПО Cisco Video Surveillance Manager.
Модель 4300 входит в состав IP-серии 4000 компании Cisco, в которой, помимо этой камеры, представлена также модель Cisco 4500, оснащенная дополнительным процессором для анализа видеоизображений. По своим техническим и функциональным характеристикам эта серия превосходит многие аналоги, поэтому каждая IP-камера может применяться для видеонаблюдения в офисах, торговых центрах, банках, на вокзалах и др. объектах с большим числом подвижных объектов. В зависимости от задач IP-видеосистемы и конкретных условий видеонаблюдения, Cisco 4300 может комплектоваться 1/3-дюймовым мегапиксельным объективом и устанавливаться внутри помещений на обычный или шарнирный кронштейн.
Качественное цветное/черно-белое видео при освещенностях до 0,4/0,04 лк
Формирование видеоизображения неизменно высокого качества вне зависимости от места установки камеры – будь-то в помещении с искусственным освещением или на улице (в термокожухе), обеспечивает 1/3-дюймовая КМОП-матрица с прогрессивной разверткой, настраиваемый электронный затвор и подвижный ИК-фильтр. Благодаря наличию такого фильтра, IP-камера автоматически переключается из цветного в монохромный режим IP-видеонаблюдения и обратно, когда освещенность на объекте приближается к значению 0,4 лк, а качественное черно-белое изображение Cisco 4300 передает при освещенности до 0,04 лк. При этом ИК-фильтр камеры может переключаться и вручную, а дополнительное повышение качества видео обеспечивают такие функции, как компенсация встречной засветки, автоматический баланс белого (AWB), АРУ.
Поддержка высококачественного формата M-JPEG и экономичного H.264
Для того чтобы камера передавала видео высокого разрешения в реальном времени по каналам с узкой полосой пропускания и эффективно использовала ресурсы IP-сети, в Cisco 4300 применяется передовой алгоритм сжатия H.264. Этот алгоритм уменьшает размер файла более чем на 80% по сравнению с форматом M-JPEG, и на 50% – по сравнению с MPEG-4, при эквивалентных показателях качества изображения с последним. За счет сокращения «веса» видеопотока, IP-камера может транслировать видео по низкоскоростным каналам и формировать свой видеоархив на меньшем дисковом пространстве. Для записи видео высокого качества в архив системы IP-видеонаблюдения Cisco 4300 позволяет выбрать видеопоток в M-JPEG.
Одно- или двухпотоковая трансляция видео с разрешением до Full HD/D1
Все камеры Cisco способны передавать по IP-сети как однопотоковое, так и двухпотоковое видео. При этом обе 4000 модели способны транслировать четкое и детализированное изображение с разрешением до Full HD (High-definition). При однопотоковой трансляции видео в формате H.264 IP-камера 4300 позволяет выбрать максимальное разрешение видеопотока – 1080p (1920х1080 пикс.) при частоте 30 к/с либо - 720p (1280x720 пикс.) при 60 к/с. Если необходимо передавать по IP-каналам сразу два потока видео, камера предусматривает разрешение для первого - до 720p (1280x720 пикс.), а для второго – до D1 (720х576 пикс.) при скорости каждого до 20 к/с.
Простая настройка IP-камеры и управление ее видеопотоками
Поскольку все модели 4000 серии оснащены видеосервером, доступ к их настройкам и видео возможен через обычный веб-браузер. Если на объекте организуется средняя по размеру или многоканальная IP-система видеонаблюдения, все видеопотоки и каждая IP-камера могут управляться с использованием программного обеспечения Cisco Video Surveillance Manager (CVSM) с функциями веб-мониторинга, записи, хранения и поиска аудио- и видеоданных. Кроме этого, открытый набор системных компонентов API способствует быстрой интеграции камеры в полнофункциональные программные приложения для IP-видеонаблюдения сторонних разработчиков.
Двунаправленная передача звука между камерой и оператором
Cisco 4300 оснащена микрофоном и аудио- входом/выходом для подключения внешнего микрофона и громкоговорителя. Благодаря этому, оператор IP-системы видеонаблюдения получает возможность не только видеть все происходящее в зоне обзора камеры, но и общаться с находящимися там людьми. Как и модель 4500, эта IP-камера способна функционировать в режиме «полный дуплекс», когда пользователи могут слушать и говорить одновременно, а также использует современный аудиокодек (AAC, Advanced Audio Codec), позволяющий камере передавать звук высокого качества.
Обеспечение санкционированного доступа и защита видеоинформации в IP-сети
Cisco 4300 поддерживает расширенный перечень сетевых технологий и различные сетевые протоколы. Например, Cisco Discovery Protocol (CDP) используется для надежной и безопасной идентификации камеры в IP-сети, а с помощью Quality of Service (QoS) гибко настраиваются параметры потоков данных для оптимального распределения трафика. Чтобы гарантировать безопасность видеоданных в сети и их защиту от несанкционированного доступа, IP-камера применяет парольную защиту доступа и фильтрацию IP-адресов (разрешение или запрет доступа определенным адресам из пользовательского списка).
Несколько вариантов питания IP-камеры
Серия 4000 поддерживает технологию Power over Ethernet (PoE) и может получать электропитание по IP-сети. Благодаря этому, любая IP-камера серии может быть установлена в местах, подводка питания в которые затруднена или дорого стоит. В этом случае, напряжение питания на камеры будет подаваться по свободным жилам той же витой пары 5 категории, по которой транслируются видео- и аудиосигналы. Вместе с тем, Cisco 4300 способна запитываться от источников 12 В постоянного тока или 24 В переменного тока, либо через опциональный адаптер питания.
Аппаратный детектор движения и функции оповещения о тревоге
При установке камеры на объекте видеонаблюдения, можно настроить ее аппаратный детектор движения так, чтобы Cisco 4300 незамедлительно реагировала на движение в той или иной области кадра. Если активность в зоне обзора превышает установленное пороговое значение, IP-камера автоматически будет уведомлять оператора о событии путем отправки сообщения на заданный адрес E-mail, и/или загрузки тревожных видеофайлов на FTP-сервер. Помимо этого, тревожный интерфейс Cisco 4300 включает 2 настраиваемых тревожных входа для внешних охранных датчиков и 2 выхода для управления исполнительными устройствами, а также разъем для подключения USB карт памяти, на которые можно записывать тревожные видеопоследовательности.
Основные технические характеристики на IP-камеры серии Cisco 4300
|
Параметры |
Значения |
|
Чувствительный элемент: |
1/3-дюймовая КМОП-матрица |
|
Минимальная освещенность: |
Цв.: 0,4 лк (F1.4) |
|
Стандарты сжатия: |
H.264 и M-JPEG |
|
Разрешение камеры: |
Н.264: M-JPEG: |
|
Скорость передачи: |
Н.264: 1080p – до 30 к/с; 720p – до 60 к/с; D1/4CIF/CIF – до 25 к/с |
|
Видеопотоки: |
Однопотоковое видео в H.264 до 1080p (1920х1080) при 30 к/с. |
|
День-ночь: |
Автоматический ИК-фильтр |
|
Соотношение сигнал-шум: |
53 дБ |
|
Электронный затвор: |
Electronic Rolling Shutter (ERS) |
|
Динамический диапазон: |
65 дБ |
|
Настройки изображения: |
Автоматический баланс белого (AWB), компенсация встречной засветки, АРУ, четкость, параметры сжатия, яркость, наложение времени и ID камеры |
|
Крепление объектива: |
CS; |
|
Управление диафрагмой: |
Ручное или авто (DC) |
|
Аудио: |
|
|
Сжатие аудио: |
G.711 A-Law, G.711 U-Law, AAC |
|
Тревожные входы/выходы: |
2 настраиваемых входа/выхода |
|
Тревожные алгоритмы: |
Встроенный детектор движения, E-mail оповещение, загрузка тревожных кадров на FTP |
|
Последовательный порт: |
RS-232, Pelco D |
|
Подключение к IP-сети: |
Ethernet 10/100Base-TX, RJ-45 |
|
Сетевые протоколы: |
DHCP, HTTP, HTTPS, NTP, RTP, RTSP, SMTP, SSL/TLS, TCP/IP, SRTP, CDP, SNMP, SSH, QoS |
|
Сетевая безопасность: |
Защита паролем, фильтрация IP-адресов, HTTPS- кодирование |
|
Поддержка системной интеграции: |
Открытый API |
|
Минимальные системные требования к ПК: |
PC (Intel Dual-Core 2.66 ГГЦ (или выше)) |
|
Питание IP-камеры: |
12 VDC или 24 VAC, через адаптер питания (опция); |
|
Диапазон рабочих температур: |
0°… +50°C |
|
Корпус: |
Алюминий |
|
Габариты: |
79,5х65х132 мм |
|
Вес: |
540 г |
На российском рынке IP-камеры Cisco 4300, а также другие сетевые камеры компании Cisco можно приобрести в региональных компаниях, которые имеют статус «официальный дилер Cisco» и осуществляют продажи и гарантийное обслуживание оборудования этого производителя. Более подробную информацию на модель 4300 и другое оборудование и ПО Cisco вы можете получить по электронной почте cisco@ip-videosystems.ru или у дилеров компании.
В линейку оборудования Cisco для локальных и территориально-распределенных систем видеонаблюдения входят проводные и беспроводные IP-камеры «день-ночь», видеорегистраторы, одно- и четырехканальные видеосерверы, специализированные маршрутизаторы, RAID-массивы и программное обеспечение. На базе этого оборудования можно построить любую видеосистему с использованием минимального числа устройств и с оптимальной стоимостью владения. При этом IP-система видеонаблюдения будет иметь максимально высокую степень защиты и сохранности данных, а также способна к интеграции с системой контроля доступа и IP-телефонии.
